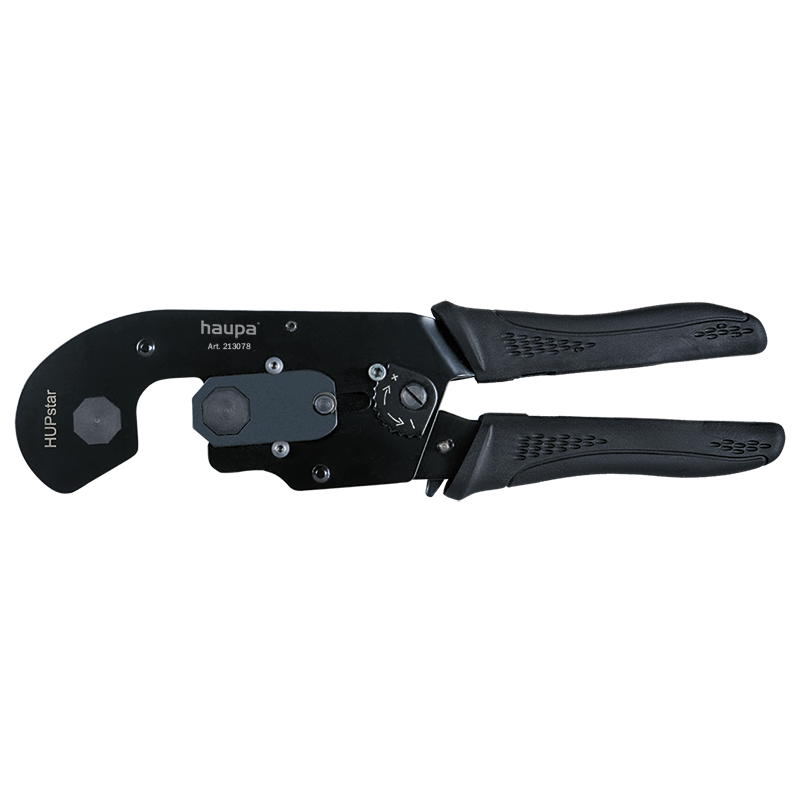

Werkzeugrahmen ohne Crimpstern, offene Bauform speziell für Verbinder

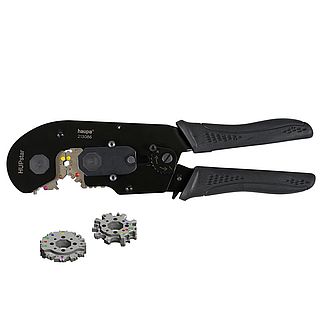

für Aderendhülsen, isolierte Quetschkabelschuhe und nicht isolierte Quetschkabelschuhe DIN 46234. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar, Aderendhülsen 0,5 bis 10 mm², isolierte Quetschkabelschuhe 0,1 bis 6 mm², nichtisolierte Quetschkabelschuhe 0,25 bis 10 mm².

Press-Stern 213086/E:
Aderendhülsen: 0,5 / 0,75 / 1,5 / 2,5 / 4 / 6 / 10
isolierte Quetschkabelschuhe: 0,1-0,25 / 0,5-1 / 1,5 / 2,5 / 4 / 6
nichtisolierte Quetschkabelschuhe: 0,25 / 0,5 / 1 / 1,5 / 2,5 / 4 / 6 / 10

für Aderendhülsen und offene Messingkabelschuhe. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar, Aderendhülsen 0,14 bis 16 mm², offene nichtisolierte Messingkabelschuhe 0,14 bis 6 mm².

Press-Stern 213080/E:
Aderendhülsen:
0,14-0,25 / 0,25-0,5 / 1 / 1,5 / 2,5 / 4 / 6 / 10 / 16
offene nichtisolierte Messingkabelschuhe:
0,14-0,25 / 0,25-0,5 / 1 / 1,5 / 2,5 / 2,54 / 6

für Koaxial Verbinder. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar. Press-Stern 213082/E Koax: Sechskantverpressung, BNC, TNC, SNB, SNC, SMS, SMA, MCX, 0,72 bis 6,25 mm

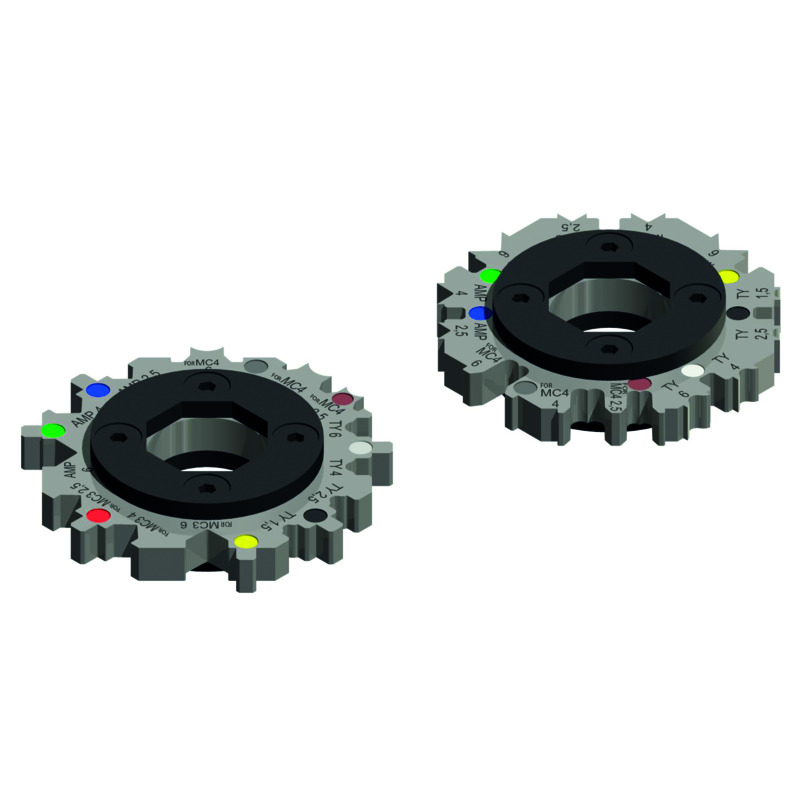

für Photovoltaik Verbinder. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar. Press-Stern 213084/E

Photovoltaik:

Amphenol Helios H4: 2,5 / 4 / 6

MC3 Steckverbinder (Multi Contact): 2,5 / 4 / 6

MC4 Steckverbinder (Multi Contact): 2,5 / 4 / 6

Tyco Solarlok: 1,5 / 2,5 / 4 / 6

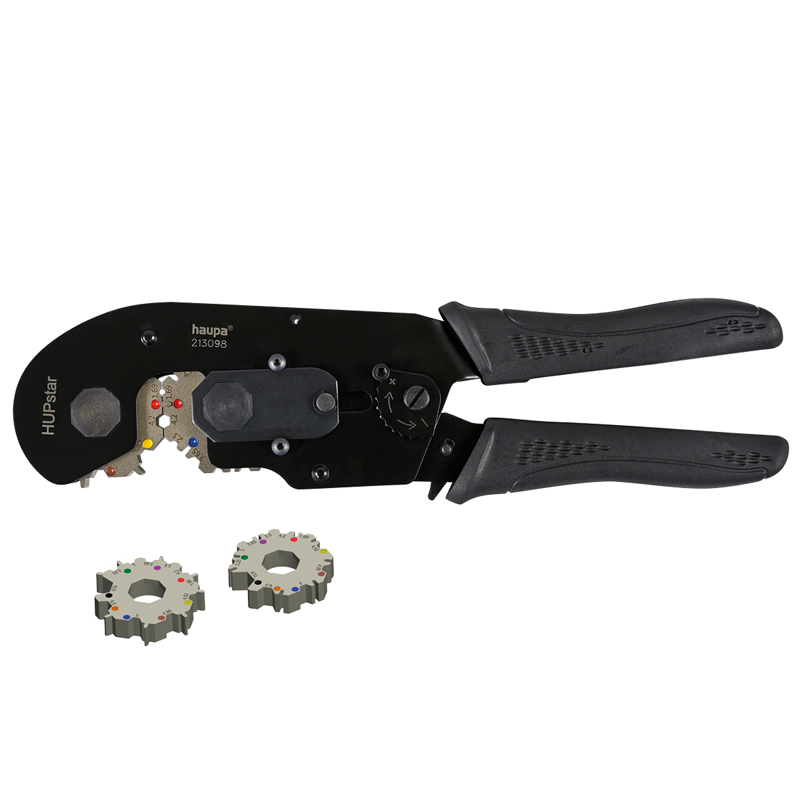

Crimpzange inklusive nachstehende Crimpsterne, offene Bauform speziell für Verbinder.

Press-Stern 213098/E
Fiber Optic Verbinder
1.69; 2.5; 3; 3.25; 3.65; 4.2; 4.52; 4.95; 5; 6.5; 10.9

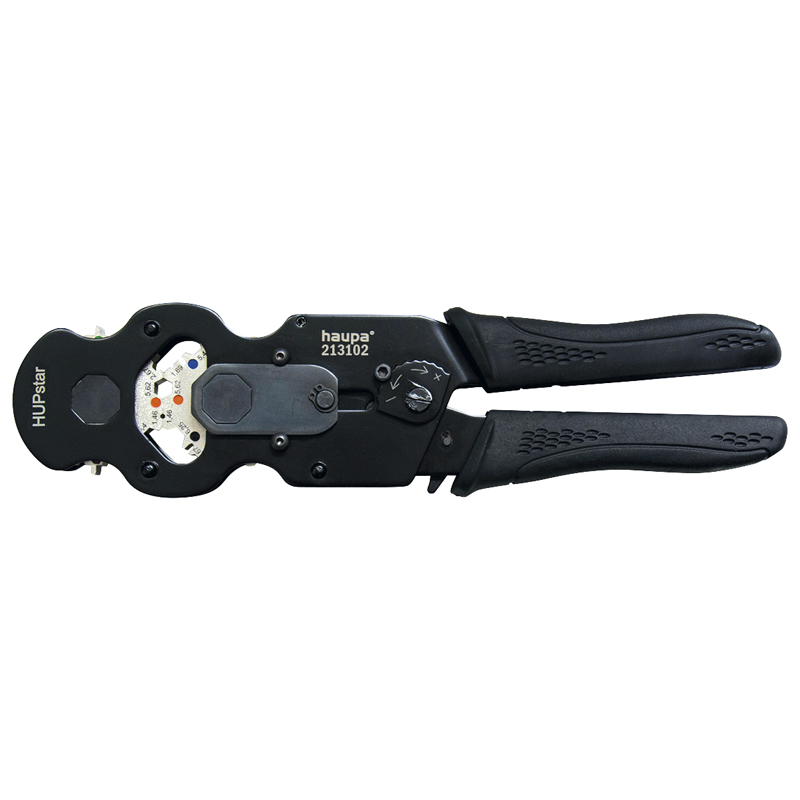

für gedrehte Kontakte, vierkant. Crimpzange inklusive nachstehende Crimpsterne, offene Bauform speziell für Verbinder

Press-Stern 213102/E
0,1; 0,14; 0,25; 0,34; 0,5 1; 1,5; 2,5; 4; 6; 10
Lokator für Ø 1,6; 2,5; 4

Automotive Kontakte
Hirose DF1B-2428SC UL1007
Litze

Hirose DF1B-2428PC UL1007
Litze 0,08; 0,14; 0,25

Hirose DF1B-30SC UL1007
Litze

Hirose DF1B-30PC UL1007
Litze 0,05

Hirose DF1B-2022SC, Hirose DF1B-2022PC
0,34; 0,50

Aderendhülsen 0,5 – 10 mm²
isolierte Quetschkabelschuhe 0,1 – 6 mm²
Ringkabelschuhe (DIN 46234 / DIN 46341) 0,25 - 10 mm²

Aderendhülsen 0,14 – 16 mm²
Flachsteckhülsen 0,14 – 6 mm

Koaxial
BNC, TNC, SNB, SNC, SMS, SMA, MCX, 0,72 - 6,25 mm

Photovoltaik / Solar

Amphenol Helios H4 2,5 - 6, MC3 Steckverbinder (Multi Contact)/ MC4 Steckverbinder (Multi Contact) 2,5 - 6,0

Tyco Solarlok, 1,5 - 6 mm²

Fiber Optic Verbinder
1.69; 2.5; 3; 3.25; 3.65; 4.2; 4.52; 4.95; 5; 6.5; 10.9

Automotive Kontakte
Hirose DF1B-2428SC UL1007
Litze

Hirose DF1B-2428PC UL1007
Litze 0,08; 0,14; 0,25

Hirose DF1B-30SC UL1007
Litze

Hirose DF1B-30PC UL1007
Litze 0,05

Hirose DF1B-2022SC, Hirose DF1B-2022PC
0,34; 0,50

gedrehte Kontakte, vierkant
0,1; 0,14; 0,25; 0,34; 0,5 1; 1,5; 2,5; 4; 6; 10
Lokator für Ø 1,6; 2,5; 4
