Zum Schneiden von Kunststoffwellschutzrohren. Körper aus Magnesium-Druckguss, sehr leicht und robust.

Zwei Schneidsysteme:

• Querschnitt mit zwei vierschneidigen Klingen. Viermal längere Lebensdauer des Systems durch die vierfache Verstellbarkeit der Klinge um 90°. Rohrführungssystem für perfekte Positionierung des Rohres beim Schneiden Klingen liegen geschützt im Körper, was Beschädigungen der Schneiden und Verletzungen des Anwenders vermeidet.

• Längsschnitt mit einer vierschneidigen Klinge. Viermal längere Lebensdauer des Systems durch die vierfache Verstellbarkeit der Klinge um 90°. Klingen liegen geschützt im Körper, was Beschädigungen der Schneiden und Verletzungen des Anwenders vermeidet. Rohrauflage zur besseren Führung des Rohres.

kurze Ausführung, für gedrehte Kontakte, 20% abgewinkelte handliche Form, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Vierkantpressung

Stanzt exakte Durchbrüche nahezu gratfrei. Ideal für schnelles, frontales Stanzen von Schalttafeln.
Im Set enthalten: 1 Hydraulik-Handstanze, 1 Zugstange 3/8-24 UNF (art. 217660), 1 Zugstange 3/4-16 UNF (art. 217662), 1 Adapter (art. 217664), 1 Distanzbuchse (art. 217666), 1 Transportkoffer.

• Stanzleistung: Stahlbleche bis max. 3 mm
• Stanzkraft: 80 kN
• Länge: 308 mm
• Gewicht: 2,4 kg
• Gewicht Set: 3,8 kg

Einhandpräzisionswerkzeug mit Ratschenübersetzung, Schnellvorschub, entriegelbare Zwangssperre, verriegelbarer Handhebel für Transport, Presskraft bis 20 kN, auswechselbare Einsätze, Klappkopf zum einfachen Entnehmen der fertigen Verbindung, gut geeignet in engen Bereichen (z.B. Waggonbau).

Produktspezifische Merkmale
• außergewöhnliche Handlichkeit
• platzsparende Bauform
• Präzisionsantrieb
• Schnellvorschub
• universell einsetzbar

Presskopf 180° drehbar, mit Schnellöffnung, manueller Rücklauf nach vollendeter Pressung, keine Einsätze nötig, Dornpressung.

Das Gerät verfügt ebenfalls über 1 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes.

• Presskraft kN: 60 kN

• Arbeitsdruck in bar: 700

• Presszeit akkubetrieben in Sekunden: 5

• Batterieladezeit in Minuten: 30

• Akkutyp: Li-Ion, 18 V, 2 Ah

• Kabelschuhe: standard Cu 10 – 240

• Verbinder: standard Cu 10 – 240

• Kabelschuhe: DIN Al 50 – 240

• Verbinder: DIN Al 50 – 240

• Quetschkabelschuhe DIN 46234 10 – 240

für nicht isolierte Quetschkabelschuhe, kurze Ausführung, 20% abgewinkelte handliche Form, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Dornpressung

• zum Schneiden von Cu- / Al- Kabeln feindrähtig, mehrdrähtig und massiv Cu

• Chrom Vanadium Stahl, tauchisolierte Griffhüllen

• Abisolierfunktion im oberen Kopfbereich

• Kabelmesserfunktion durch 180 Grad Überschlag der Schenkel
• Daten-, Telefon- und Steuerungskabel max. Ø 8 mm
• Cu eindrähtig max. 16 mm²
• Cu feindrähtig max. 16 mm²
• Cu mehrdrähtig max. 16 mm²
• Al eindrähtig max. 16 mm²
• Al mehrdrähtig max. Ø 8 mm = 16 mm²

Presskopf 180° drehbar, manueller Rücklauf nach vollendeter Pressung, leichte und kompakte Bauweise, im schwarzen Kunststoffkoffer, ohne Einsätze.
Technische Daten:
• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Kopf aufklappbar
• Pressbreite: schmal
• Kabelschuhe: standard Cu 10-240
• DIN Cu 10-185 • DIN Al 16-150
• Verbinder: standard Cu 10-240
• DIN Cu 10-185 • DIN Al 16-150

für PVC-Rohre und alle Materialien aus Kunststoff und Gummi, Klinge austauschbar, Messer aus Werkzeugstahl in Öl gehärtet.
• Geringer Kraftaufwand durch spezielle Schneidengeometrie
• Optimale Übersetzung
• ermüdungsfreies Arbeiten durch ergonomische Griffgestaltung
• schrittweiser Messervorschub

Ersatzmesser: 200215

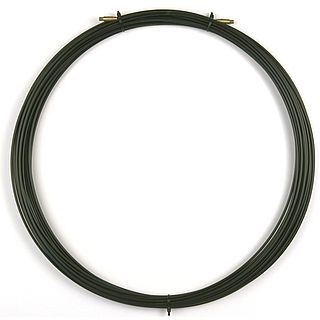

aus verstrecktem BAYER-Perlonband, schwarz, mit massiven Stahlendstücken, mit Suchfeder, ca. 120 mm lang

mit M5 Gewinde und Suchfeder, bruchfestes Kunststoffgehäuse, schwarz.

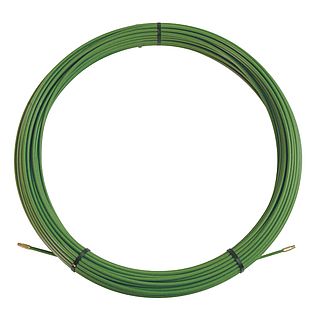

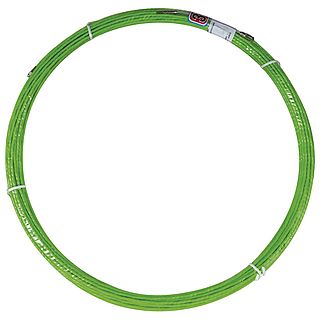

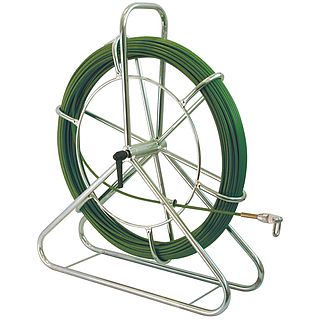

„Single Composite“, Band 4 mm grün

Vorteile:
• Material: Spezial-Kunststoff beschichtet
• hohe Gleitfähigkeit und Elastizität
• reibungsarm • keine Brechen, kein Knicken
• M5 Gewinde • mit Suchfeder
• in bruchfestem Kunststoffgehäuse • Bruchlast 300 kg

leichte Ausführung, für gedrehte Kontakte, 20% abgewinkelte handliche Form, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Vierkantpressung

leichte Ausführung, 20% abgewinkelte handliche Form, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Dornpressung

Werkzeugrahmen ohne Crimpstern, offene Bauform speziell für Verbinder

aus verstrecktem BAYER-Perlonband, schwarz, mit massiven Stahlendstücken, ohne Suchfeder, Bandstärke 4 mm

Stanzt exakte Durchbrüche nahezu gratfrei. Zum Einsatz beim Schaltschrankbau, -wartung, Karosseriebau und im Sanitärbereich.
Im Set enthalten: 1 Hydraulik-Handstanze, 1 Zugstange 3/8-24 UNF (art. 217660), 1 Zugstange 3/4-16 UNF (art. 217662), 1 Adapter (art. 217664),
1 Distanzbuchse (art. 217666), 1 Transportkoffer.

• Stanzleistung: Stahlbleche bis max. 3 mm
• Stanzkraft: 60 kN
• Länge: 230 mm
• Gewicht: 2,4 kg
• Gewicht Set: 3,8 kg

„Single Composite“, Band 4 mm grün

• zum Schneiden von Cu- / Al- Kabeln feindrähtig, mehrdrähtig und massiv Cu

• Chrom Vanadium Stahl, tauchisolierte Griffhüllen

• Abisolierfunktion im oberen Kopfbereich

• Kabelmesserfunktion durch 180 Grad Überschlag der Schenkel
• Daten-, Telefon- und Steuerungskabel max. Ø 12 mm
• Cu eindrähtig max. 16 mm²
• Cu feindrähtig max. 35 mm²
• Cu mehrdrähtig max. 25 mm²
• Al eindrähtig max. 25 mm²
• Al mehrdrähtig max. Ø 8 mm = 25 mm²

Hydraulik für auswechselbare Presseinsätze, Presskopf 180° drehbar, manueller Rücklauf nach vollendeter Pressung.
Lieferumfang: 1 Presswerkzeug, 1 Ladegerät, 1 Akku, 1 Trageschlaufe, in SysCon-Stapelbox „SysCon M“ 220372, ohne Presseinsätze.
• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Kopf aufklappbar
• Pressbreite: schmal
• Kabelschuhe: standard Cu 10-240
• DIN Cu 10-185 • DIN Al 16-150
• Verbinder: standard Cu 10-240
• DIN Cu 10-185 • DIN Al 16-150
• Presszeit akkubetrieben in Sek.: 5
• Batterieladezeit in Minuten: 30
• Akkutyp: Li-Ion, 18 V, 2 Ah
• Gewicht in kg ohne Akku: 2,1
• Gewicht Set in kg mit Akku: 7,9
• mit Akku Art. Nr. 215523 und Ladegerät Art. Nr. 215527

Presskopf 180° drehbar, mit Schnellöffnung, manueller Rücklauf
nach vollendeter Pressung, keine Einsätze nötig, Dornpressung.

Mit den unterschiedlichen Farben der Sensor-LED wird angezeigt, ob die Verpressung erfolgreich beendet wurde oder welche Fehler aufgetreten sind:

Licht grün: Verpressung normgerecht beendet, Motor gestoppt

Licht orange: Akkuspannung nicht ausreichend

Licht rot: Verpressung vorzeitig unterbrochen

Das Gerät verfügt ebenfalls über 1 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes.

• Presskraft kN: 60 kN

• Arbeitsdruck in bar: 700

• Presszeit akkubetrieben in Sekunden: 5

• Batterieladezeit in Minuten: 30

• Akkutyp: Li-Ion, 18 V, 2 Ah

• Kabelschuhe: standard Cu 10 – 240

• Verbinder: standard Cu 10 – 240

• Kabelschuhe: DIN Al 50 – 240

• Verbinder: DIN Al 50 – 240

• Quetschkabelschuhe DIN 46234 10 – 240

mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Art. 211657 Vierkantpressung (für MC3 Steckverbinder (Multi Contact)), Art. 211659 Rollpressung (für MC4 Steckverbinder (Multi Contact))

aus verstrecktem BAYER-Perlonband, schwarz, mit massiven Stahlendstücken, mit 2 Ösen, Bandstärke 3 mm

nichtisolierte Quetschkabelschuhe, Dornpressung, DIN 46234

mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Art. 211657 Vierkantpressung (für MC3 Steckverbinder (Multi Contact)), Art. 211659 Rollpressung (für MC4 Steckverbinder (Multi Contact))

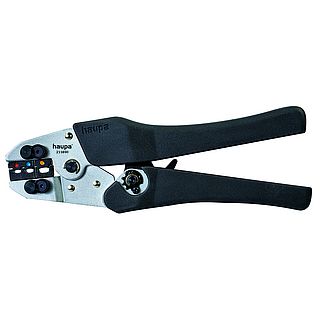

für Aderendhülsen, isolierte Quetschkabelschuhe und nicht isolierte Quetschkabelschuhe DIN 46234. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar, Aderendhülsen 0,5 bis 10 mm², isolierte Quetschkabelschuhe 0,1 bis 6 mm², nichtisolierte Quetschkabelschuhe 0,25 bis 10 mm².

Press-Stern 213086/E:
Aderendhülsen: 0,5 / 0,75 / 1,5 / 2,5 / 4 / 6 / 10
isolierte Quetschkabelschuhe: 0,1-0,25 / 0,5-1 / 1,5 / 2,5 / 4 / 6
nichtisolierte Quetschkabelschuhe: 0,25 / 0,5 / 1 / 1,5 / 2,5 / 4 / 6 / 10

Technische Daten und Lieferumfang siehe 215770-1.

Mit den unterschiedlichen Farben der Sensor-LED wird angezeigt, ob die Verpressung erfolgreich beendet wurde oder welche Fehler aufgetreten sind: Licht grün: Verpressung normgerecht beendet, Motor gestoppt.
Licht orange: Akkuspannung nicht ausreichend
Licht rot: Verpressung vorzeitig unterbrochen

Das Gerät verfügt ebenfalls über 1 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes.

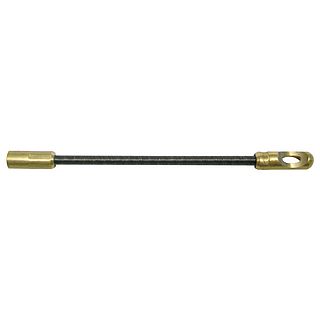

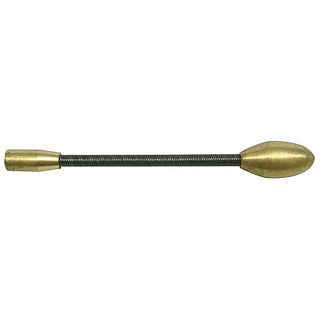

Führungskopf Ø 6 mm

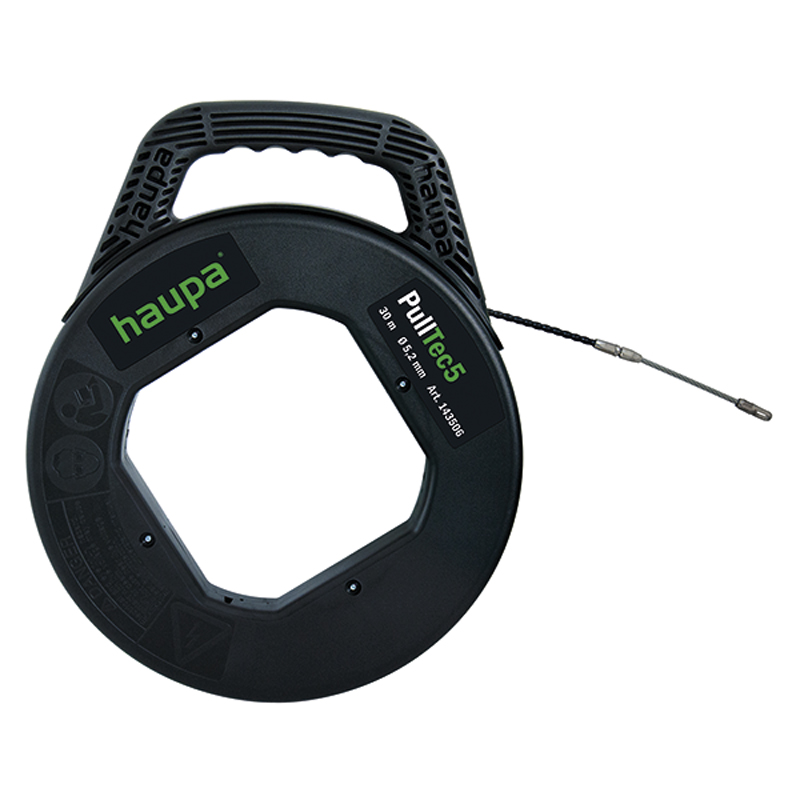

mit M5 Gewinde und Suchfeder, bruchfestes Kunststoffgehäuse, schwarz.

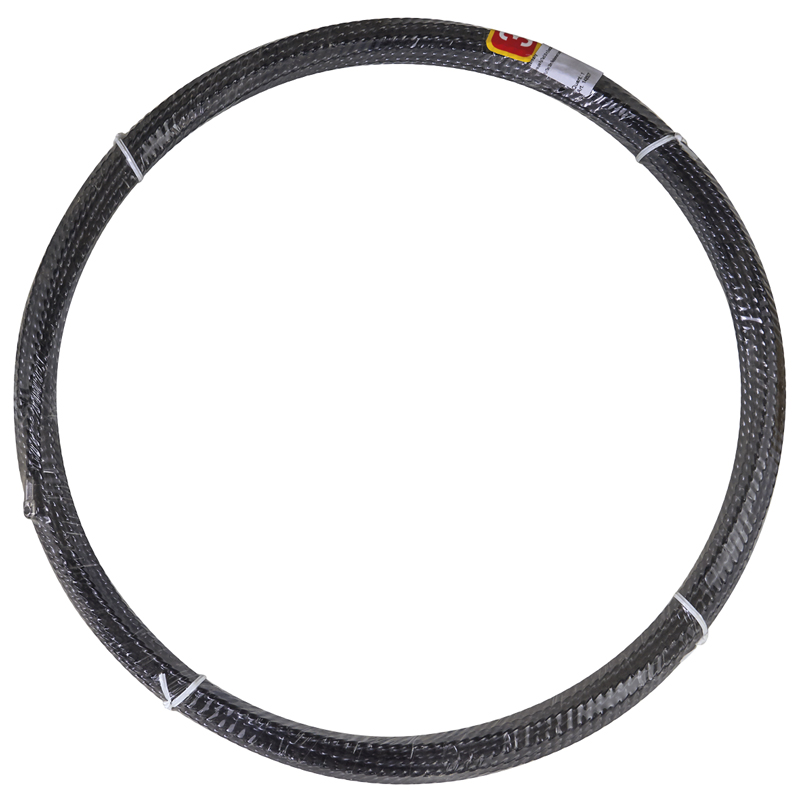

„Single Composite“, Band 5,2 mm schwarz

Vorteile:
• Material: Spezial-Kunststoff beschichtet
• hohe Gleitfähigkeit und Elastizität
• reibungsarm • keine Brechen, kein Knicken
• M5 Gewinde • mit Suchfeder
• in bruchfestem Kunststoffgehäuse • Bruchlast 350 kg

isolierte Quetschkabelschuhe, Ovalpressung

für Aderendhülsen und offene Messingkabelschuhe. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar, Aderendhülsen 0,14 bis 16 mm², offene nichtisolierte Messingkabelschuhe 0,14 bis 6 mm².

Press-Stern 213080/E:
Aderendhülsen:
0,14-0,25 / 0,25-0,5 / 1 / 1,5 / 2,5 / 4 / 6 / 10 / 16
offene nichtisolierte Messingkabelschuhe:
0,14-0,25 / 0,25-0,5 / 1 / 1,5 / 2,5 / 2,54 / 6

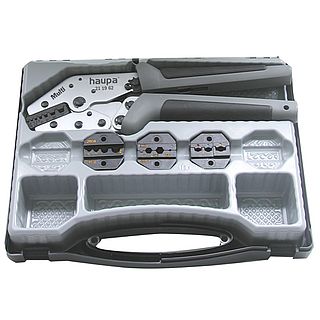

Innovatives Crimpwerkzeug mit Schnellwechselsystem - ein Werkzeug für fast alle Crimpanwendungen

Inhalt des Sets:

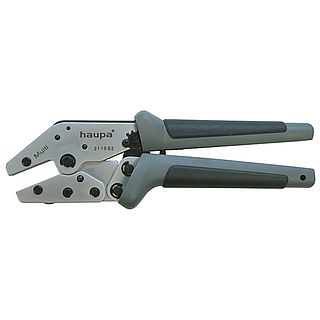

Crimpzange MULTI (211962)

Crimpeinsätze für MC3 Steckverbinder (Multi Contact)

2,5 + 4 + 6 mm², AWG 13/11/10

Crimpeinsätze für MC4 Steckverbinder (Multi Contact)

2,5 + 4 + 6 mm², AWG 13/11/10

Weitere Vorteile:

• mit Schnellwechselsystem für Presseinsätze

• große Hebelübersetzung für Einhandbetrieb mit geringem Kraftaufwand

• entriegelbare Zwangssperre für normgerechte Verpressungen

• Crimpdruck nachjustierbar

• mattverchromter Werkzeugrahmen

• Zukauf von weiteren Crimpeinsätzen möglich

• handliche Kunststoffbox schützt Zange und Einsätze

für Koaxial Verbinder. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar. Press-Stern 213082/E Koax: Sechskantverpressung, BNC, TNC, SNB, SNC, SMS, SMA, MCX, 0,72 bis 6,25 mm

für Photovoltaik Verbinder. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar. Press-Stern 213084/E

Photovoltaik:

Amphenol Helios H4: 2,5 / 4 / 6

MC3 Steckverbinder (Multi Contact): 2,5 / 4 / 6

MC4 Steckverbinder (Multi Contact): 2,5 / 4 / 6

Tyco Solarlok: 1,5 / 2,5 / 4 / 6

„Single Composite“ 5,2 mm, schwarz

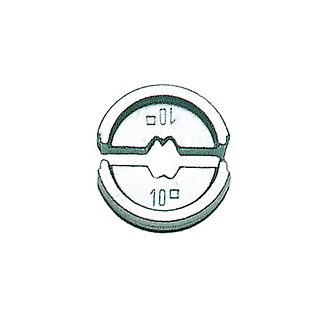

DIN Presskabelschuhe, Sechskantpressung

für Photovoltaik Verbinder. Crimpzange für den industriellen Anwender, drehbare Präzisionspressgesenke mit Parallelvorschub, Gesenke wechselbar. Press-Stern 213084/E

Photovoltaik:

Amphenol Helios H4: 2,5 / 4 / 6

MC3 Steckverbinder (Multi Contact): 2,5 / 4 / 6

MC4 Steckverbinder (Multi Contact): 2,5 / 4 / 6

Tyco Solarlok: 1,5 / 2,5 / 4 / 6

Führungskopf Ø 6 mm

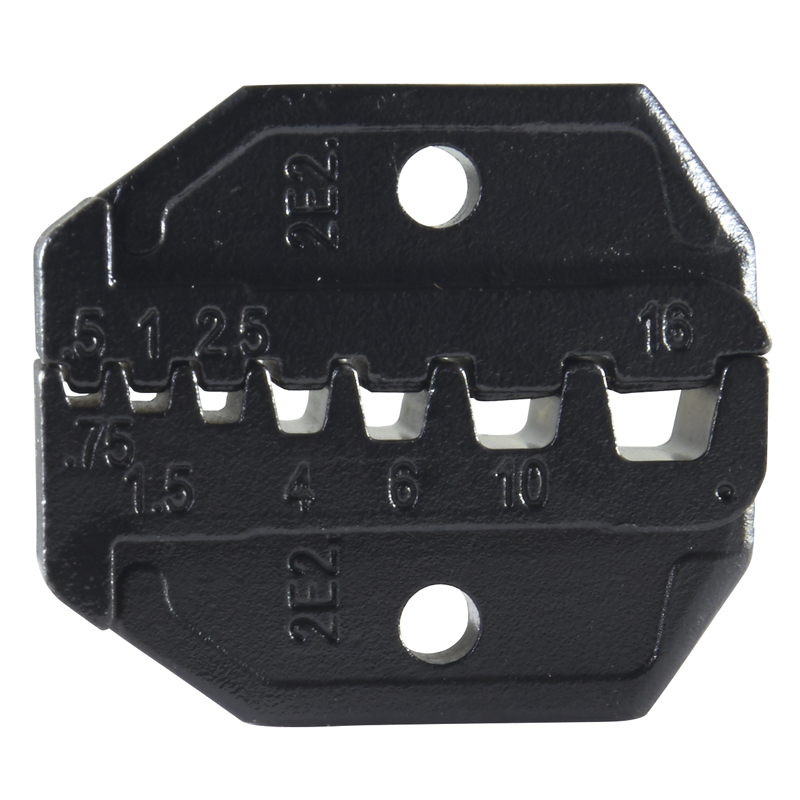

Aderendhülsen, Trapezpressung

Crimpzange inklusive nachstehende Crimpsterne, offene Bauform speziell für Verbinder.

Press-Stern 213098/E
Fiber Optic Verbinder
1.69; 2.5; 3; 3.25; 3.65; 4.2; 4.52; 4.95; 5; 6.5; 10.9

Aderendhülsen 0,5 – 10 mm²
isolierte Quetschkabelschuhe 0,1 – 6 mm²
Ringkabelschuhe (DIN 46234 / DIN 46341) 0,25 - 10 mm²

Aderendhülsen 0,14 – 16 mm²
Flachsteckhülsen 0,14 – 6 mm

Koaxial
BNC, TNC, SNB, SNC, SMS, SMA, MCX, 0,72 - 6,25 mm

Photovoltaik / Solar

Amphenol Helios H4 2,5 - 6, MC3 Steckverbinder (Multi Contact)/ MC4 Steckverbinder (Multi Contact) 2,5 - 6,0

Tyco Solarlok, 1,5 - 6 mm²

Fiber Optic Verbinder
1.69; 2.5; 3; 3.25; 3.65; 4.2; 4.52; 4.95; 5; 6.5; 10.9

Automotive Kontakte
Hirose DF1B-2428SC UL1007
Litze

Hirose DF1B-2428PC UL1007
Litze 0,08; 0,14; 0,25

Hirose DF1B-30SC UL1007
Litze

Hirose DF1B-30PC UL1007
Litze 0,05

Hirose DF1B-2022SC, Hirose DF1B-2022PC
0,34; 0,50

gedrehte Kontakte, vierkant
0,1; 0,14; 0,25; 0,34; 0,5 1; 1,5; 2,5; 4; 6; 10
Lokator für Ø 1,6; 2,5; 4

• ST37, 3 mm • VA 2 mm • kompatibel zu Art. 216764

• zum Aufschlitzen und Entmanteln von Kabel
• Längs- und Rundschnitt (schwenkhebel)
• Ø 6 – 28 mm • NYY 4 – 16 mm²
• NYM 5 – 16 mm²
• Koaxial- und Klingenrundkabel
• Isoflex- und PVC-Rohre max. Ø 25 mm
• innenliegende Stellschraube zum Einstellen der Schnitttiefe
• Messer auswechselbar (200024)

Presskopf 360° drehbar, manueller Rücklauf nach vollendeter Pressung, keine Einsätze nötig, Dornpressung.
Lieferumfang: 1 Crimpwerkzeug, 1 Ladegerät, 1 Akku, 1 Tragegurt, in SysCon-Stapelbox.
• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Pressbreite: vierdorn
• Kabelschuhe: standard Cu 16-300
• Verbinder: standard Cu 16-120
• Presszeit akkubetrieben in Sekunden: 6-12
• Batterieladezeit in Minuten: 60
• Akkutyp: Li-Ion, 18 V, 2 Ah
• Gewicht in kg: 2,4
• Gewicht Set in kg: 7,9
• mit Akku Art. Nr. 215523 und Ladegerät Art. Nr. 215527

2,5 + 4 mm2, AWG 13/11

• zum Schneiden von Cu- / Al- Kabeln feindrähtig, mehrdrähtig und massiv Cu
• Chrom Vanadium Stahl, gesteckte Griffhüllen
• Abisolierfunktion im oberen Kopfbereich
• Kabelmesserfunktion durch 180 Grad Überschlag der Schenkel
• Daten-, Telefon- und Steuerungskabel max. Ø 8 mm
• Cu eindrähtig max. 16 mm²
• Cu feindrähtig max. 16 mm²
• Cu mehrdrähtig max. 16 mm²
• Al eindrähtig max. 16 mm²
• Al mehrdrähtig max. Ø 8 mm = 16 mm²

zum Ausstanzen von Rund- und Langlöchern.
• max. Materialstärke: 12 mm
• max. Durchmesser: 21 mm
• max. Langloch: 17 x 20 mm

216776:
Lochwerkzeug für massive Kupfer- und Aluminiumschienen
216777:
Lochwerkzeug für massive Kupfer- und Aluminiumschienen sowie laminierte Kupferschienen und Erdungsbänder

für Koax- BNC- und TNC-Steckverbinder, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Sechskantpressung

• in Tasche

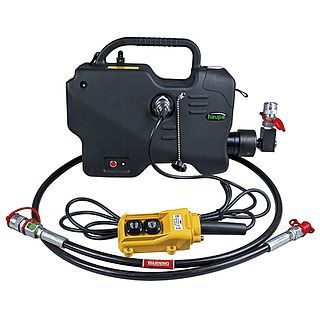

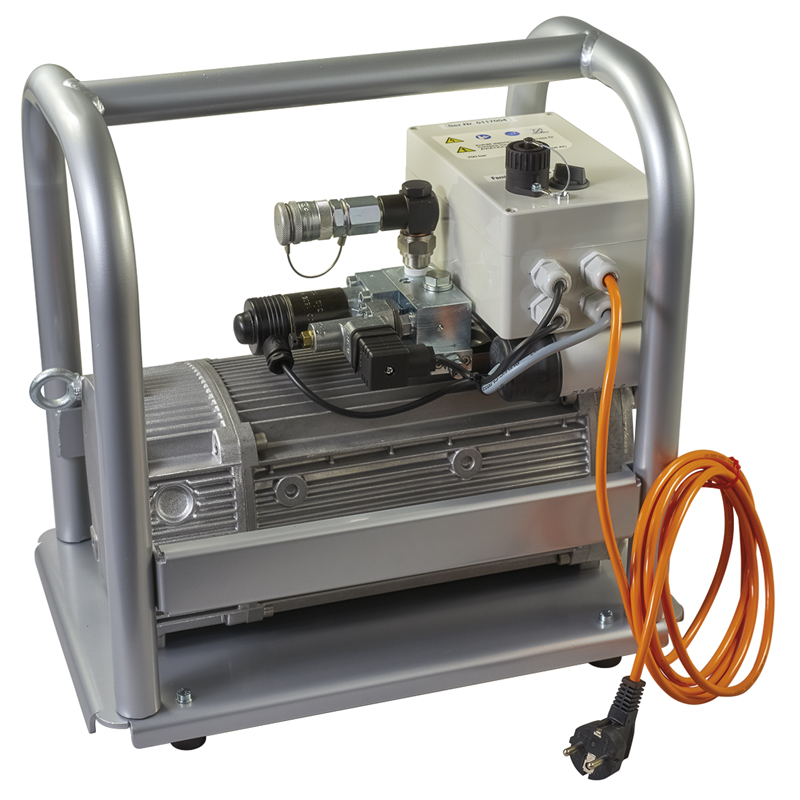

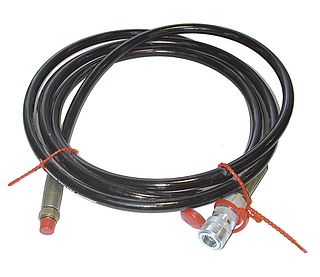

• mit Hydraulikschnellsanschlüssen
• Kupfer- und Aluminiumkabel
• stahlarmierte Kabel

Hydraulik für auswechselbare Presseinsätze, Presskopf 180° drehbar, aufklappbar, mit Schnellöffnung, manueller Rücklauf nach vollendeter Pressung.
Lieferumfang: 1 Crimpwerkzeug, 1  Ladegerät, 1 Akku, 1 Trageschlaufe, in SysCon-Stapelbox „SysCon M“ 220372, ohne Presseinsätze.
• Presskraft kN: 60 kN
• Arbeitsdruck in bar: 700
• Kopf aufklappbar: ja
• Öffnung / Hub: 17 mm
• Pressbreite: schmal
• Kabelschuhe: standard Cu 10-240
• DIN Cu 10-240 • DIN Al 16-185
• Verbiner: standard Cu 10-240
• DIN Cu 10-240 • DIN Al 16-185
• Presszeit akkubetrieben in Sekunden: 5
• Batterieladezeit in Minuten: 60
• Akkutyp: Li-Ion, 18 V, 2 Ah
• mit Akku Art. Nr. 215523 und Ladegerät Art. Nr. 215527
• Gewicht in kg ohne Akku: 2,4
• Gewicht Set in kg mit Akku: 7,9

für Aderendhülsen, mit Schneid- und Abisoliervorrichtung, mattverchromt

Präzisionswerkzeug mit Ratschenübersetzung, Schnellvorschub, entriegelbare Zwangssperre, verriegelbarer Handhebel für Transport, Presskraft bis 50 kN, auswechselbare Einsätze, Klappkopf zum einfachen Entnehmen der fertigen Verbindung.

Produktspezifische Merkmale
• universell einsetzbar
• geringer Kraftaufwand für den Anwender
• breites Anwendungsspektrum
• Präzisionsantrieb
• rationelle Anwendung

Multifunktionswerkzeug inkl. Kabelschneider für Kupferkabel.
• komfortable Griffe
• präzise Abisolierung durch Formmesser
• Schneidfunktion
• Greiffunktion
• mit Griffverriegelung

• zum Aufschlitzen und Entmanteln von Lichtwellenleitern und Koaxialkabeln von Ø 6 - 25 mm
• Längs- und Rundschnitt (Schwenkhebel)
• innenliegende Stellschraube zum Einstellen der Schnitttiefe
• Messer auswechselbar (200023/M)

für Koax- BNC- und TNC-Steckverbinder, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Sechskantpressung

für MC3 Steckverbinder (Multi Contact), 2,5 + 4 + 6 mm2, AWG 13/11/10

• ST37, 3 mm • VA 2 mm • kompatibel zu Art. 216764

• zum Schneiden von Cu- / Al- Kabeln feindrähtig, mehrdrähtig und massiv Cu
• Chrom Vanadium Stahl, gesteckte Griffhüllen
• Abisolierfunktion im oberen Kopfbereich
• Kabelmesserfunktion durch 180 Grad Überschlag der Schenkel
• Daten-, Telefon- und Steuerungskabel max. Ø 12 mm
• Cu eindrähtig max. 16 mm²
• Cu feindrähtig max. 35 mm²
• Cu mehrdrähtig max. 25 mm²
• Al eindrähtig max. 25 mm²
• Al mehrdrähtig max. Ø 8 mm = 25 mm²

Standard Rohrkabelschuhe und verdichtete Leiter, WM-Pressung

Technische Daten und Lieferumfang siehe 215881-1.

Mit den unterschiedlichen Farben der Sensor-LED wird angezeigt, ob die Verpressung erfolgreich beendet wurde oder welche Fehler aufgetreten sind:

Licht grün: Verpressung normgerecht beendet, Motor gestoppt.
Licht orange: Akkuspannung nicht ausreichend
Licht rot: Verpressung vorzeitig unterbrochen

Das Gerät verfügt ebenfalls über 1 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes.

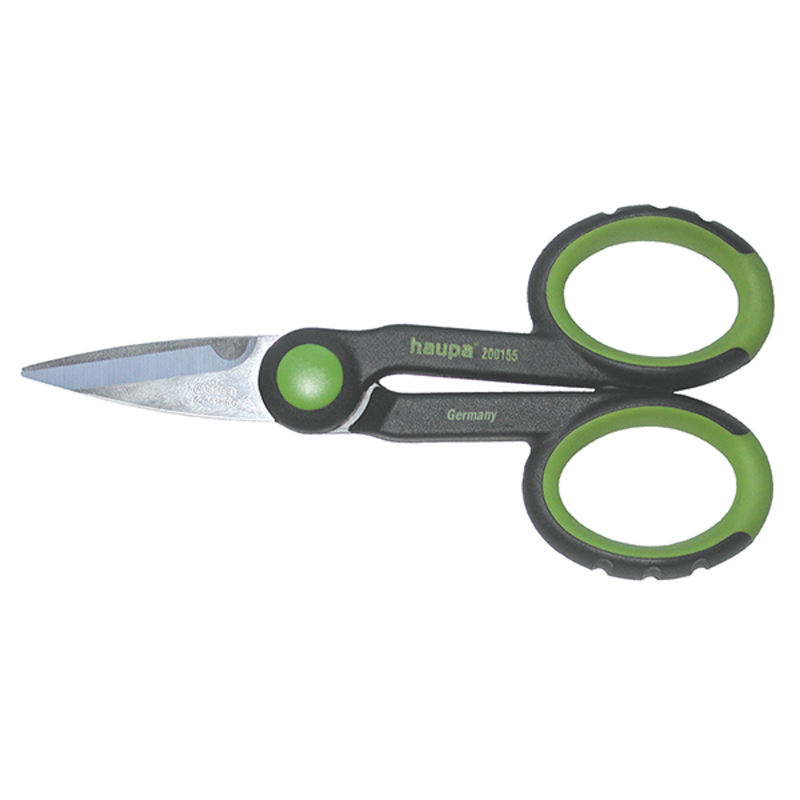

Softgripschere mit kurzen Klingen und einer speziellen Griffausführung, die auf die Bedürfnisse der Elektroinstallateure abgestimmt wurde.
• hohe Schneidleistung bei geringem Kraftaufwand
• rutschfest durch gerillte Soft - Grip Griffösen
• ergonomisch (2-Komponenten)
• mit Abisoliervorrichtung
• Microverzahnung
• rostfrei

für beide Lochwerkzeuge sind jeweils die folgenden Durchmesser lieferbar

Technische Daten und Lieferumfang siehe 216663-1.

Mit den unterschiedlichen Farben der Sensor-LED wird angezeigt, ob die Verpressung erfolgreich beendet wurde oder welche Fehler aufgetreten sind:

Licht grün: Verpressung normgerecht beendet, Motor gestoppt
Licht orange: Akkuspannung nicht ausreichend
Licht rot: Verpressung vorzeitig unterbrochen

Das Gerät verfügt ebenfalls über 1 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes. Das Gerät verfügt ebenfalls über 1 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes.

Multifunktionswerkzeug für Glasfaserkabel.
• zum Abisolieren und Schneiden von Leitern
• Schnitttiefe einstellbar
• speziell zum Absetzen von LWL (äußere Hüllen und Buffer)
• mit Griffverriegelung

• in Tasche
• mit Hydraulikschnellsanschlüssen
• Kupfer- und Aluminiumkabel
• stahlarmierte Kabel

für Aderendhülsen, mit Abisoliervorrichtung, mattverchromt

Presskopf 180° drehbar, manueller Rücklauf nach vollendeter Pressung, leichte und kompakte Bauweise, im schwarzem Kunststoffkoffer, ohne Einsätze.

• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Kopf aufklappbar
• Öffnung / Hub: 17 mm
• Pressbreite: schmal
• Kabelschuhe: standard Cu 10-240
• DIN Cu 10-240 • DIN Al 16-185
• Verbinder: Cu 10-240
• DIN Cu 10-240 • DIN Al 16-185
• Doppelkolbenpumpe
• Gewicht in kg: 3,0
• Gewicht Set in kg: 4,5

für beide Lochwerkzeuge sind jeweils die folgenden Durchmesser lieferbar

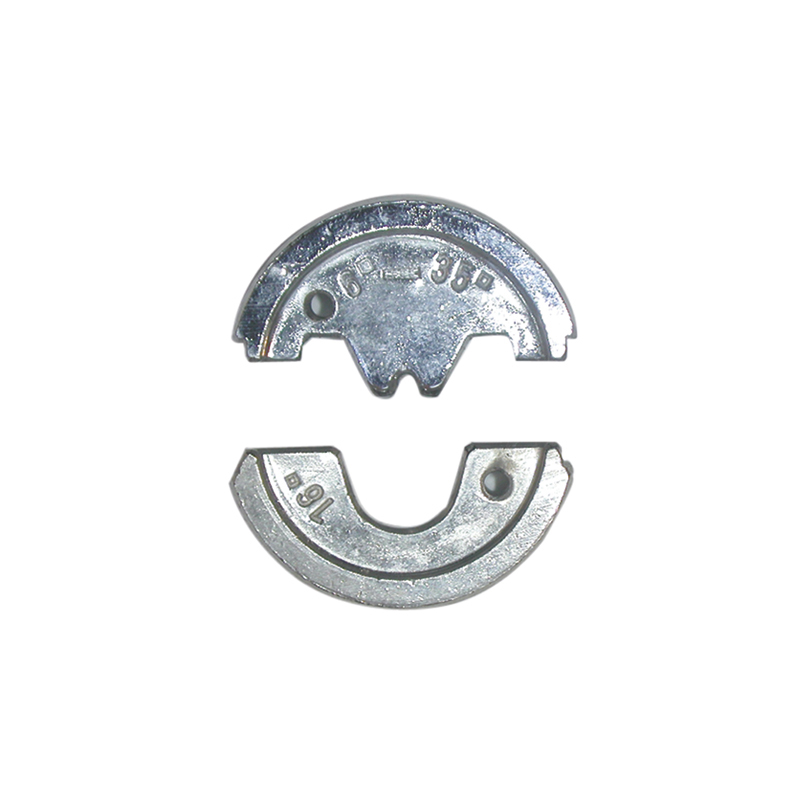

nichtisolierte Quetschkabelschuhe, für vier Querschnitte, Dornpressung, DIN 46234 + DIN 46341

• keine Beschädigung des Leiters
• feindrähtige Leiter werden normgerecht abisoliert
• auswechselbare Messer aus Spezialstahl
• robuster Metallkörper
• eine Druckfeder bringt die Zange in die Ausgangsstellung zurück
• auch für Lichtwellenleiter sehr gut geeignet

für Aderendhülsen, mit Abisoliervorrichtung, mattverchromt

• zum Entmanteln gängiger Energie- und Sicherheitskabel
• zum Abisolieren von kurz- und erdschlußsichere, schwer entflammbare, halogenfreie Leitungen, z.B. NSGAFÖU, VER H07RN-F
• mit Längenanschlag 8 - 10 - 12 mm für gleichmäßige Abisolierlängen
• zum Abmanteln von Sicherheits- und Energiekabeln
• keine Einstellung der Klingen auf die Schnitttiefe erforderlich
• zum Abisolieren von doppelt isolierten Solarkabeln

Presskopf 360° drehbar, manueller Rücklauf nach vollendeter Pressung, kein Einsatzwechsel nötig, Dornpressung.

• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Pressbereich Kabelschuhe: standard Cu 16-300
• Pressbereich Verbinder: standard Cu 16-120
• Doppelkolbenpumpe
• Gewicht in kg: 5,0
• Gewicht Set in kg: 6,5

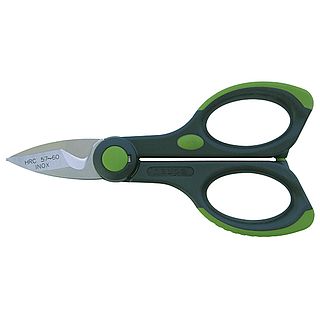

Softgripschere mit kurzen Klingen und einer speziellen Griffausführung, die auf die Bedürfnisse der Elektroinstallateure abgestimmt wurde.
• hohe Schneidleistung bei geringem Kraftaufwand
• rutschfest durch gerillte Soft-Grip Griffösen
• ergonomisch (2-Komponenten)
• mit Abisoliervorrichtung
• Microverzahnung
• rostfrei

• in Tasche
• mit Hydraulikschnellsanschlüssen
• Kupfer- und Aluminiumkabel
• stahlarmierte Kabel

• ST37, 2,5 mm
• UNF
• kompatibel zu Art. 216764

isolierte Quetschkabelschuhe, Ovalpressung

im Kunststoffkoffer, kein Einsatzwechsel nötig, Dornpressung.

• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Pressbereich Kabelschuhe: standard Cu 16-300
• Pressbereich Verbinder: standard Cu 16-120
• Schnellkupplung
• Gewicht in kg: 2,8
• Gewicht Set in kg: 3,8

Art. 217660 - 3/8-24 UNF
Art. 217662 - 3/4-16 UNF

für Zugstange Art. 217660
• UNF

Presskopf 360° drehbar, manueller Rücklauf nach vollendeter Pressung, keine Einsätze nötig, Dornpressung.
Lieferumfang: 1 Crimpwerkzeug, 1 Ladegerät, 1 Akku, 1 Tragegurt, in SysCon-Stapelbox.
• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Kopf aufklappbar
• Kabelschuhe: standard Cu 25-400
• Verbinder: standard Cu 25-400
• Presszeit akkubetrieben in Sekunden: 6-12
• Batterieladezeit in Minuten: 30
• Akkutyp: Li-Ion, 18 V, 2 Ah
• mit Akku Art. Nr. 215523 und Ladegerät Art. Nr. 215527
• Gewicht in kg: 2,4
• Gewicht Set in kg: 7,9

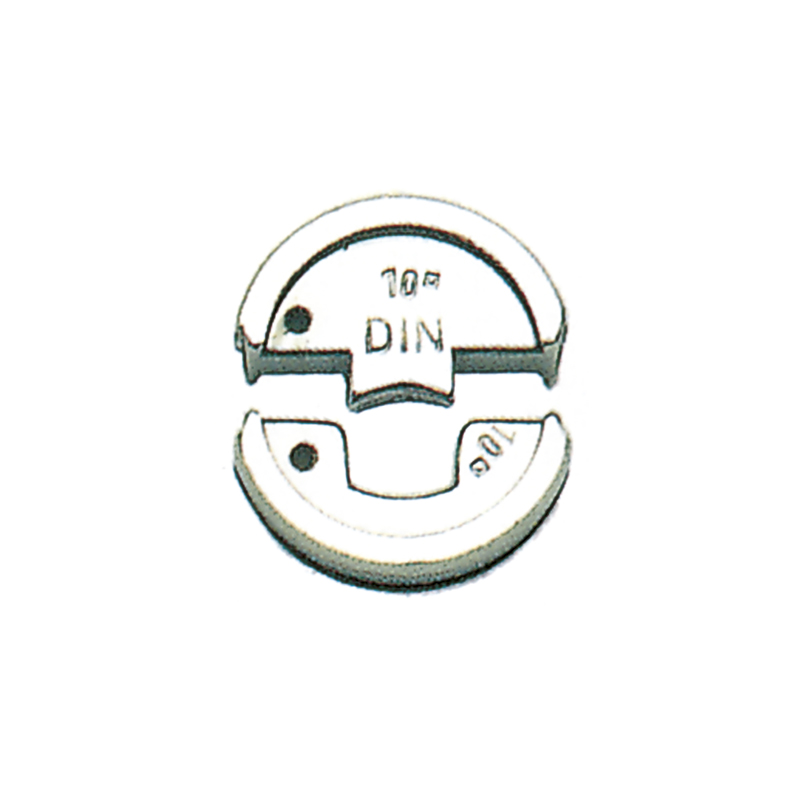

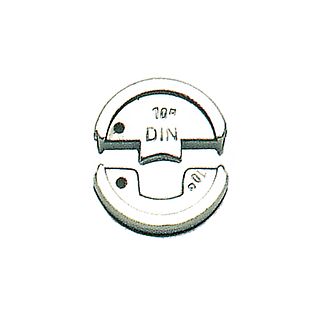

DIN Presskabelschuhe, Sechskantpressung

Technische Daten und Lieferumfang siehe 216667-1.

Mit den unterschiedlichen Farben der Sensor-LED wird angezeigt, ob die Verpressung erfolgreich beendet wurde oder welche Fehler aufgetreten sind:

Licht grün: Verpressung normgerecht beendet, Motor gestoppt.
Licht orange: Akkuspannung nicht ausreichend
Licht rot: Verpressung vorzeitig unterbrochen

Das Gerät verfügt ebenfalls über 1 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes.

Rundpressform für Sektorleiter, doppelseitig

Prüfdorn für alle hydraulischen Vierdornwerkzeuge

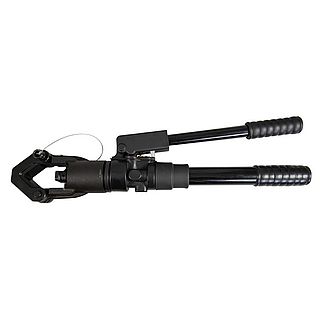

Presskopf 360° drehbar, manueller Rücklauf nach vollendeter Pressung, im Kunststoffkoffer, keine Einsätze nötig, Dornpressung.

• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Kopf aufklappbar
• Pressbereich Kabelschuhe: standard Cu 25-400
• Pressbereich Verbinder: standard Cu 25-400
• Doppelkolbenpumpe
• Gewicht in kg: 5,2
• Gewicht Set in kg: 6,7

im Kunststoffkoffer, kein Einsatzwechsel nötig, Dornpressung.

• Presskraft kN: 60
• Arbeitsdruck in bar: 700
• Kopf aufklappbar
• Pressbereich Kabelschuhe: standard Cu 25-400
• Pressbereich Verbinder: standard Cu 25-400
• Schnellkupplung
• Gewicht in kg: 3,0
• Gewicht Set in kg: 4,0

Anwendung: Zum Abmanteln von Rundkabel mittels Rundschnitt. Anwendungsbereich: 8 - 13 mm. Kabeltypen: Rundkabel für flexible und feste Verlegung, Feuchtraumkabel.

Material:
Gehäuse: Polyamid (PA)
Klinge: Spezialstahl, gehärtet, Titan-Nitrid-beschichtet

• Ø 4 - 15 mm, 5/32“ - 19/32“ max 15 mm 19/32“ Breite. Ein Abisolierer zum Entmanteln von Flach- und Rundkabel, im Bereich Handwerk- oder Industrie-Anwendungen. Abisolierbereich: gängige Rundkabel mit PVC-Ummantelung, Gummi- oder hartem Kunststoffmantel 4 - 15 mm Ø wie z.B. NYM 3 x 1,5 mm2 oder 5 x 2,5 mm2, Installtions-Flachkabel bis 15 mm Breite, flexible Leiter 1,5 - 50 mm2.Lange Kabelstrecken sind durch den Längsschnitt absetzbar. Umsteckbarer Längenstop für Rechts- und Linkshänder mit Parkposition für freien Leiter-Bypass für beliebig langeAbisolierungen, strukturierte, rutschhemmende Oberflächen

Lehre für alle hydraulischen Vierdornwerkzeuge

Anwendung: Zum Abmanteln aller gängigen Coaxialkabel und Festziehen von F-Steckern (HEX 11)
Anwendungsbereich: Ø 4.8 -7.5 mm F-Stecker (HEX 11)
Kabeltypen: Standard Coaxialkabel, z. B. TV-Coax, RG58U/RG59U, RG6, PVC-Flex 3 x 0,75 mm²

• zum Abmanteln aller gängigen Koaxialkabel von Ø 4,8 - 7,5 mm
• zum Abisolieren von verschiedenen Kabeltypen, z.B. TV-Coax, RG 58 / RG 59, PVC-Flex 3 x 0,75 mm²
• neues Verschlußsystem
• sicherer Halt durch 2-Komponenten Griffschalen
• Klingen Titan-Nitrid beschichtet, dadurch höhere Schnittgeschwindigkeit
• geringerer Verschleiß, höhere Standzeit
• 2 Klingenpaare für zweistufiges Abisolieren
• keine Einstellung der Schnitttiefe notwendig
• keine Beschädigung der inneren Abschirmung und der inneren Kabelelemente
• gut erkennbare, innenliegende Längenskalierung

• zum Abmanteln von PVC-isolierten CAT- und Netzwerkkabeln
• mit Abisoliervorrichtung für Leiter und Litzen von 0,2 - 0,8 mm²
• Klingen Titan-Nitrid beschichtet, dadurch höhere Schnittgeschwindigkeit
• geringerer Verschleiß, höhere Standzeit
• keine Einstellung der Klingen auf die Schnitttiefe erforderlich

• zum Abmanteln PVC-isolierter Daten- und Netzwerkkabel von 4,5 - 10,0 mm Ø
• Cat5, Cat6, Cat7, Twisted-Pair-Kabel
• Klingen Titan-Nitrid beschichtet, dadurch höhere Schnittgeschwindigkeit
• geringerer Verschleiß, höhere Standzeit
• 2 Klingenpaare für Außenmantel und Folienabschirmung
• keine Einstellung der Schnitttiefe notwendig
• mit Längenskala

Standard-Werkzeug für alle Daten-, Informations- und Fernmeldeverkabelungen, mit Abschneidvorrichtung, Ziehhaken und Klinge.
• Leitungsdurchmesser: 0,35 - 0,9 mm
• Aderndurchmesser: 0,7 - 2,6 mm

Werkzeugrahmen aus gehärtetem Stahl, Crimpsegmente aus hochwertigem Kohlenstoffstahl erodiert, wärmebehandelt, poliert und vernickelt

• leichtes erreichen von hohen Crimpkräften

• leichte Ein-Hand Bedienung

• mit entriegelbarer Zwangssperre

• 100%iger Parallel-Vorschub

• Präzisions-Crimp

• Presskraft: 5 kN

• kleine kompakte Bauform

• Lebensdauer: 50.000 Verpressungen

• Rollpressung (MC4) 2,5 / 4 / 6 mm²

• Zum Schneiden von Kupfer- und Aluminiumkabel nach DIN EN 60228

• Mit Ratschenübersetzung

• Ideale Kraftumsetzung

• Einhandbetätigung durch optimale Hebelübersetzung und schrittweises Schneiden bis Ø 34 mm

• Entriegelungsmöglichkeit in jeder Schneidposition

Material:

• Alle Teile aus hochfestem Spezialstahl, Schneiden und beanspruchte Teile vergütet oder gehärtet

• Oberflächen brüniert

• Ergonomisch geformte Soft-Handgriffe

• Farbe: schwarz/grün

Schneidbereich:

• Kabel und isolierte Leitungen nach DIN EN 60228

• Mehrdrähtige Kabel (Kl. 2; Kl. 5) Kupfer bis 300 mm² (sektorförmig, feindrähtig, Kommunikation/Daten)

• Mehrdrähtige Kabel (Kl. 2; Kl. 5) Aluminium bis 380 mm² (sektorförmig, feindrähtig, Kommunikation/Daten)

• Nicht für Stahl- oder ACSR-Kabel geeignet

• Ratsche nach Gebrauch reinigen

Maße:

Länge: ca. 260 mm | Breite: ca. 100 mm | Tiefe: ca. 36 mm

Gewicht: ca. 600 g

• geeignet für Kabel mit problematischen Isolationen, wie z.B. Gummi, Silikon, TPE, etc.
• für Leiter von 0,5 - 0,75 - 1,5 -2,5 - 4,0 mm²,
• verstellbarer Längenanschlag 5 bis 15 mm,

2 Stufenhydraulik für auswechselbare Presseinsätze, Presskopf 180° drehbar, manueller Rücklauf nach vollendeter Pressung, Leuchtdiode zur Akkukontrolle. Lieferumfang: 1 Crimpwerkzeug, 1 Ladegerät, 1 Akku, 1 Tragegurt, im Kunststoffkoffer, ohne Einsätze.
• Presskraft kN: 120
• Arbeitsdruck in bar: 700
• Öffnung / Hub: 25 mm
• Pressbreite: breit
• Kabelschuhe: standard Cu 10-400
• DIN Cu 10-300 • DIN Al 16-240
• Verbinder: Cu 10-185
• DIN Cu 10-150 • DIN Al 16-120
• Presszeit akkubetrieben in Sekunden: 6-12
• Batterieladezeit in Minuten: 60
• Akkutyp: Li-Ion, 18 V, 4 Ah
• Doppelkolbenpumpe
• Gewicht in kg: 7 • Gewicht Set in kg: 12

Mit den unterschiedlichen Farben der Sensor-LED wird angezeigt, ob die Verpressung erfolgreich beendet wurde oder welche Fehler aufgetreten sind:
Licht grün: Verpressung normgerecht beendet, Motor gestoppt.
Licht orange: Akkuspannung nicht ausreichend
Licht rot: Verpressung vorzeitig unterbrochen

Das Gerät verfügt ebenfalls über 2 weiße LED zur Ausleuchtung des jeweiligen Arbeitsraumes.

für isolierte Quetschkabelschuhe, Ovalpressung

für Aderendhülsen, kurze Ausführung, 20% abgewinkelte handliche Form, mit entriegelbarer Zwangssperre, Crimpdruck nachjustierbar, Trapezpressung

Präzisionswerkzeug mit Ratschenübersetzung, Schnellvorschub, entriegelbare Zwangssperre, verriegelbarer Handhebel für Transport, auswechselbare Einsätze, Klappkopf zum einfachen Entnehmen der fertigen Verbindung.

Produktspezifische Merkmale
• universell einsetzbar
• geringer Kraftaufwand für den Anwender
• breites Anwendungsspektrum
• Präzisionsantrieb
• rationelle Anwendung

• zum Schneiden von Cu- / Al- Kabeln fein- und mehrdrähtig
• nicht für Stahldraht und Drahtseile geeignet
• Chrom Vanadium Stahl
• Gelenkfeder selbstöffnend
• enorme Schneidleistung bei reduziertem Kraftaufwand
• nicht für Massivleiter

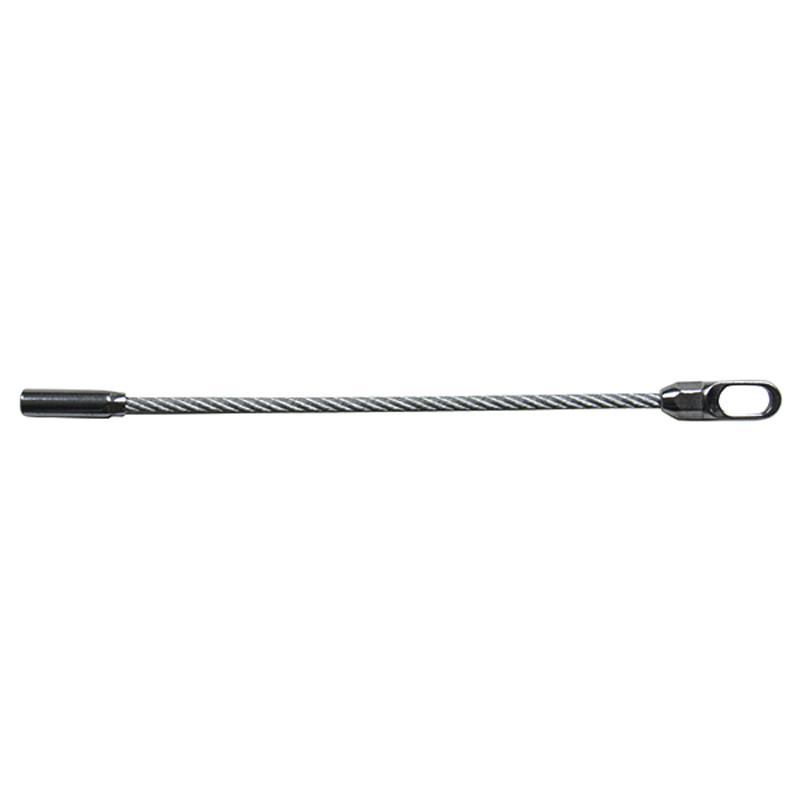

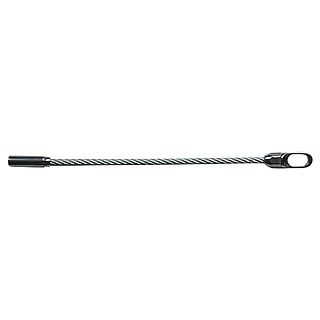

Ø 7,5 mm, komplett mit Anfangs-/Endhülse M12

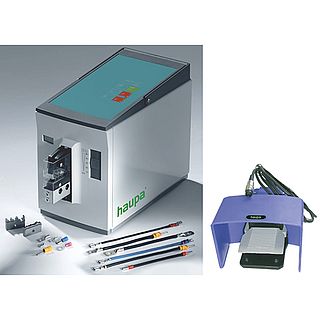

für Aderendhülsen, mit Schneid- und Abisoliervorrichtung, schwarz
